首頁>產學交流>95卓越-台中和和機械股份有限公司 機台造型設計



SA-70NC圓鋸機外觀造型設計





一、計畫源起與目標

和和機械股份有限公司(SOCO)成立於1979年,是聞名世界的CNC機械最大製造商之一。起初以圓鋸機立業,繼而為了提昇企業競爭力更戮力於彎管機(Tube Bending Machine)、Chamfer Machine、End Forming Machine之研發製造,並以先端的技術研究及卓越的機械性能,在台灣此項工業圈中豎立良好聲譽。其設於台灣台中工業園區的總部,統合了財務管理部門及研發中心,並為遍佈各地(台灣、大陸、美國、德國、烏克蘭、蘇俄、芬蘭、瑞典、土耳其、印度、泰國、日本、澳大利亞等)的國際夥伴提供相關的工程服務;第二廠區為工具加工中心,第三廠區將在2007年啟用並提昇生產力至目前之兩倍以上。

新竹教育大學藝術與設計學系之前身為新竹師範學院美勞教育學系,創校六十餘載已樹立良好之造型藝術根基,唯近年來為因應少子化趨勢及社會需求轉變,本系已積極轉型,以既有之工藝美術涵養配合工業設計方法,期望能夠具體實踐藝術設計於社會服務之使命。

和和機械股份有限公司原已具備良好之CNC機械生產能力,值此企業規模擴張之際,更明顯覺察機械外觀設計之需求,除強化機械操縱之安全外亦欲與先進國家同步提昇工廠作業環境之美學感受,故以產學合作模式與新竹教育大學藝術與設計學系之「數位媒體輔助工藝產品設計實驗室」共同研發相關產品之外觀設計。


二、產學合作計畫設計團隊及人力資料

1.江怡瑩/設計指導
•國立新竹教育大學藝術與設計學系 專任助理教授
•教育部獎勵教學卓越計劃 專案主持人

2.李允文/設計指導
•國立新竹教育大學藝術與設計學系 專任講師
•成功大學工業設計研究所 博士候選人

3.林家安/設計執行
•國立新竹教育大學藝術與設計學系
「數位媒體輔助工藝產品設計實驗室」 專任助理

4.黃以欣/設計執行
•國立新竹教育大學藝術與設計學系 大四學生
(主修金工產品設計)

5.蔡文翎/設計執行
•國立新竹教育大學藝術與設計學系 大四學生
(主修金工產品設計)


三、產學合作計畫執行時間
2006年10月-2007年1月

四、產學合作計畫工作紀錄

95/09/27
設計時須注意的部份:
1.外觀的機能保留
2.安全防護提升,例如:增加防護罩的設計,或是增加機殼長度,讓工作者無法直接碰觸。
3.鈑金技術是否能夠依照設計圖製作?
4.造形性
5.黑色,黃色為標準色
6.實際機器約為7公尺長
7.整個案子預計3個月完成,時間緊迫,要趕緊開始。
8.由於設計圖牽涉商業機密,因此切勿將資料外流!

備註:可參考一些國外的機台設計。
※和和張先生本身熟悉3D軟體,因此特別指出3D製圖完畢,要將檔案存成IGES檔,才可用不同3D軟體檢視檔案。

95/10/19了解機殼製作所需的技術,並前往台中扳金工廠參觀
1.鈑金的製作,需要繪製2D的上視圖、側視圖、正視圖,並標明尺寸、角度,以利鈑金作業。
2.鈑金技術的限制不少,例如弧面的製作,是將鐵板輾彎,因此必須考慮到曲率,金屬的厚度也需要注意。
3.若對於設計的造形有疑慮,可以與鈑金工廠的設計部門討論。
4.無法以鈑金技術彎折的部份,可以考慮以焊接的方法完成。

95/10/26
與和和機械股份有限公司工程部張副理進行第二次會面討論。

95/11/09
擬定近期討論日期以及進度

95/11/16
4:00PM看草圖,並進行討論

95/11/17
9:00AM看修改後的草圖,修改後進行3D並於5:00pm看3D圖

95/11/20
10:00AM 到達台中和和機械公司,拍攝機械內部構造,並請教張先生關於機器的細節。

95/11/28
與江老師討論電子檔草圖並做修正。

95/11/29
與江老師討論電子檔草圖並做修正。

95/11/30
與江老師討論電子檔草圖並做修正。

95/12/01
10:30到達台中和和機械公司,並發表機殼設計圖。發表後張先生提出一些需要修改的地方。

95/12/05
張先生來電告知林董事長已選出適合發展的類型。

95/12/06
針對張先生提出需要修改之處做討論。

95/12/13
由以欣的設計圖進行發想,並由其他兩人也繪製風格相似的機殼造形。

95/12/14
至台中與張先生進行細節的討論。由於和和機械林董事長希望此機台設計,可以作為3月機械展覽的成品,因此要加快作業進度。

95/12/26
於早上10點半至台中,與林董事長及董事長夫人、工程部副理張先生共同討論最終機台造形。

95/01/
進入製程規劃階段。

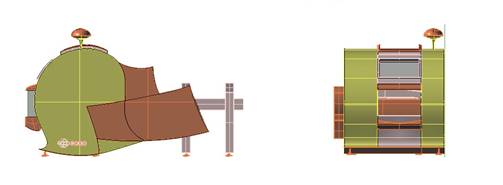

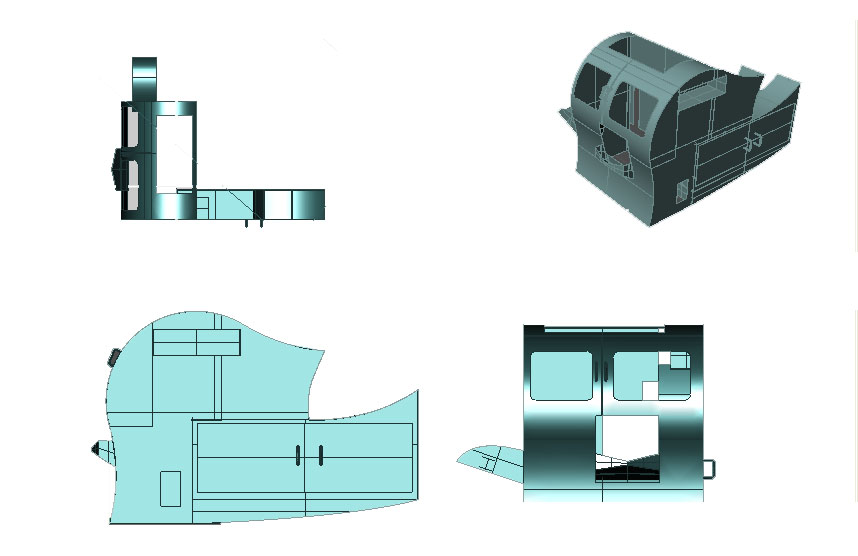

五、機台設計影像





本網頁之內容為計畫所有 請勿任意轉載
